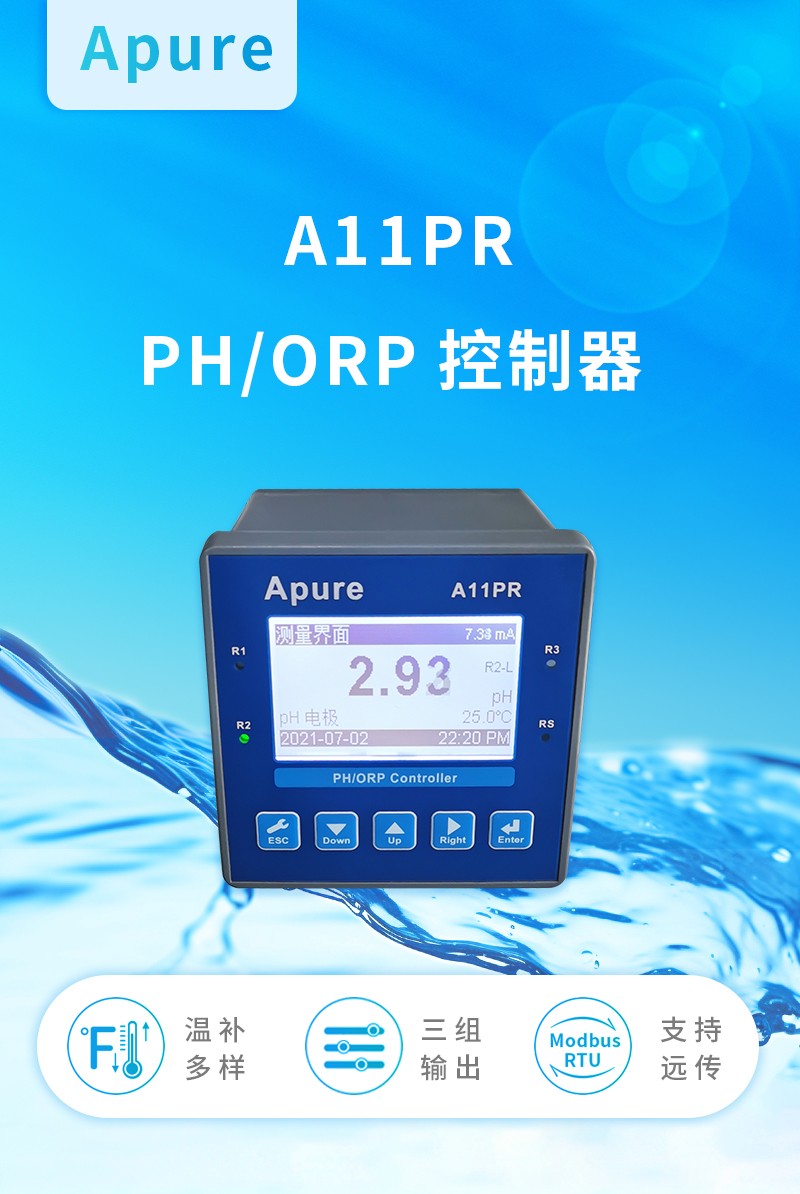

PH/ORP控制器

作者:管理员  发布时间:2020年08月06日 联系方式:021-64890289 浏览次数:5581
型号:A10PR-AA1

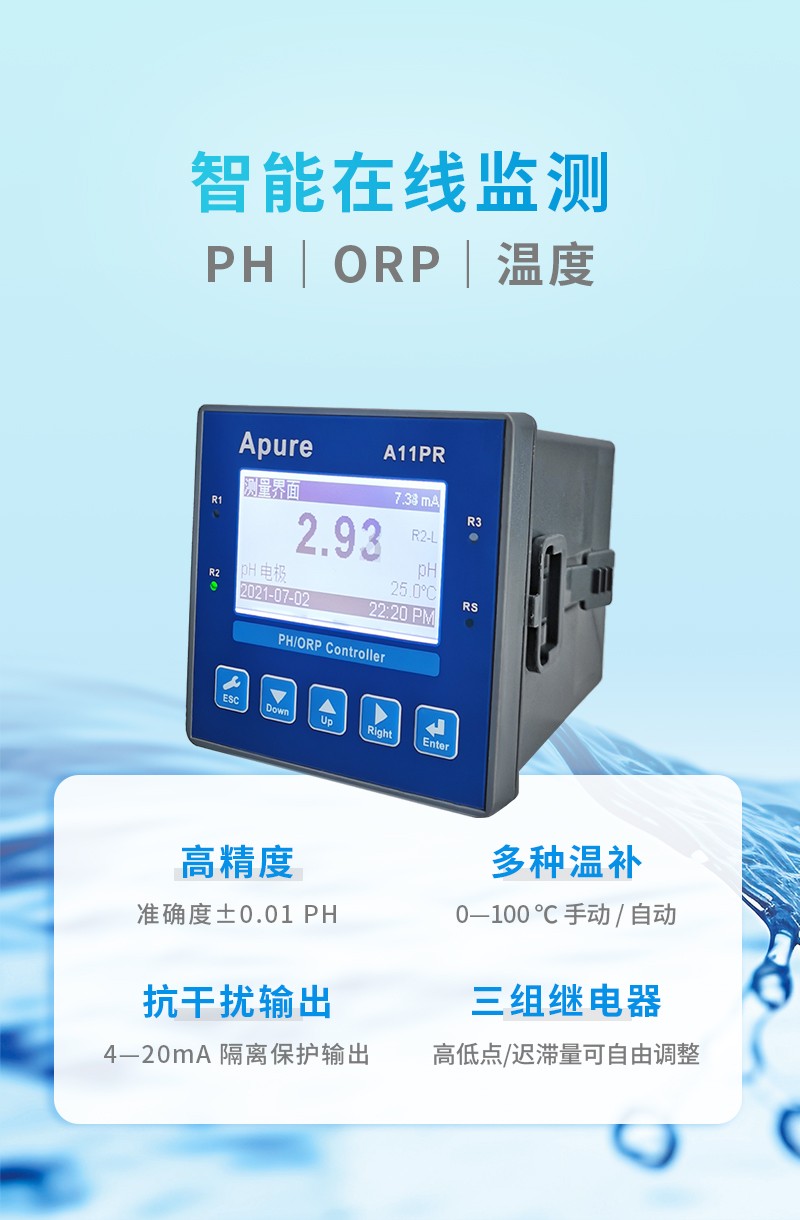

PH/ORP控制器

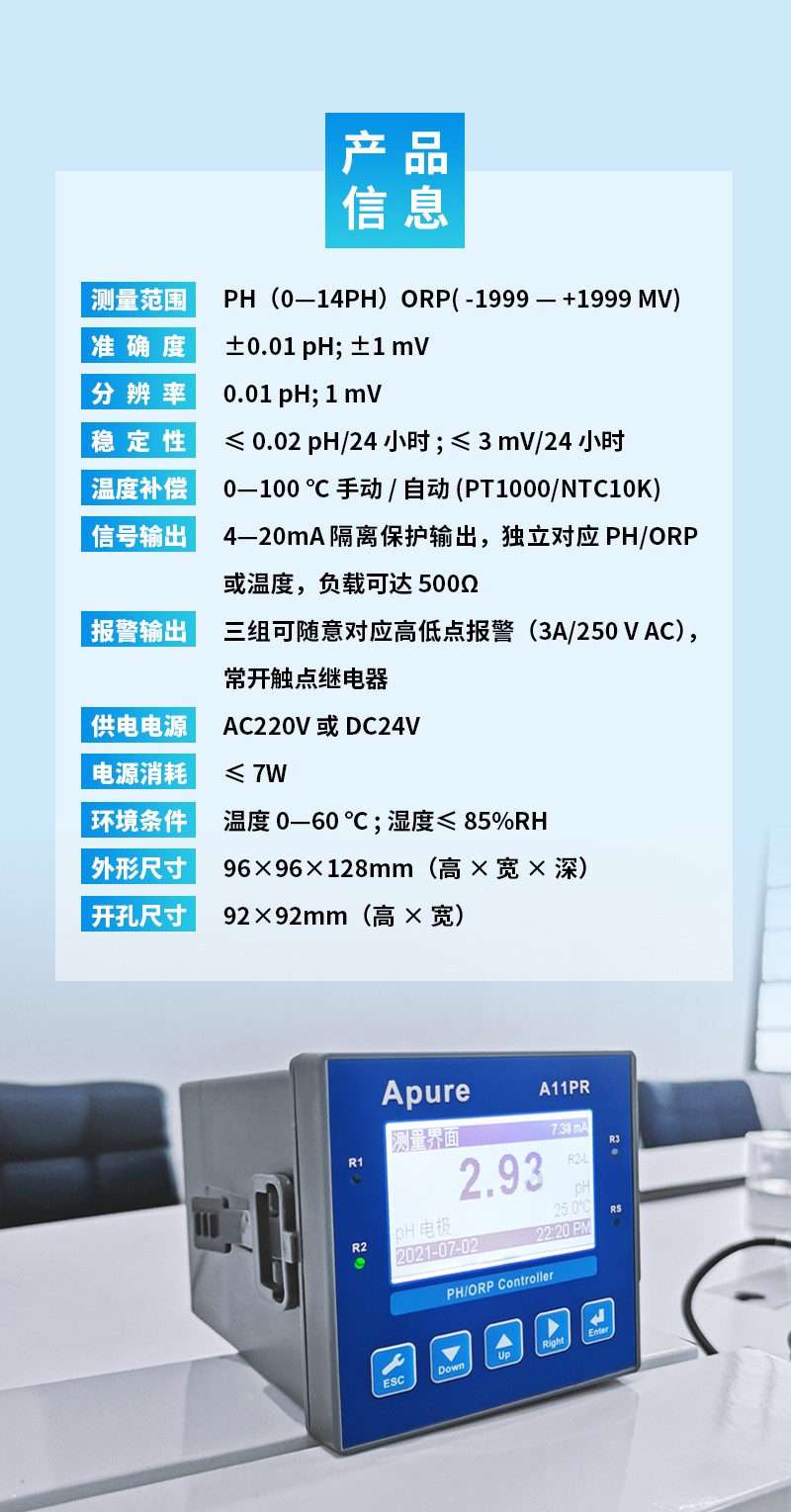

仪器技术参数

测量范围:PH(014PH,0.0-14.0,0.00-14.00 ) ORP( -1999 - +1999 MV)

准确度:+ 0.01 pH; + 1 mV

分辨率:0.01pH; 1mV

稳定性:≤ 0.02 pH/24小时; ≤ 3 mV/24小时

温度补偿:0100 ℃ 手动/自动(PT1000/NTC10K)

信号输出: 4-20mA隔离保护输出,独立对应PH/ORP或温度 负载500Ω

报警输出:两组可随意对应高低点报警(3A/250 V AC),常开触点继电器

供电电源:AC220V或DC24V

电源消耗:5W

环境条件:(1)温度0 60 ℃  (2)湿度≤85%RH

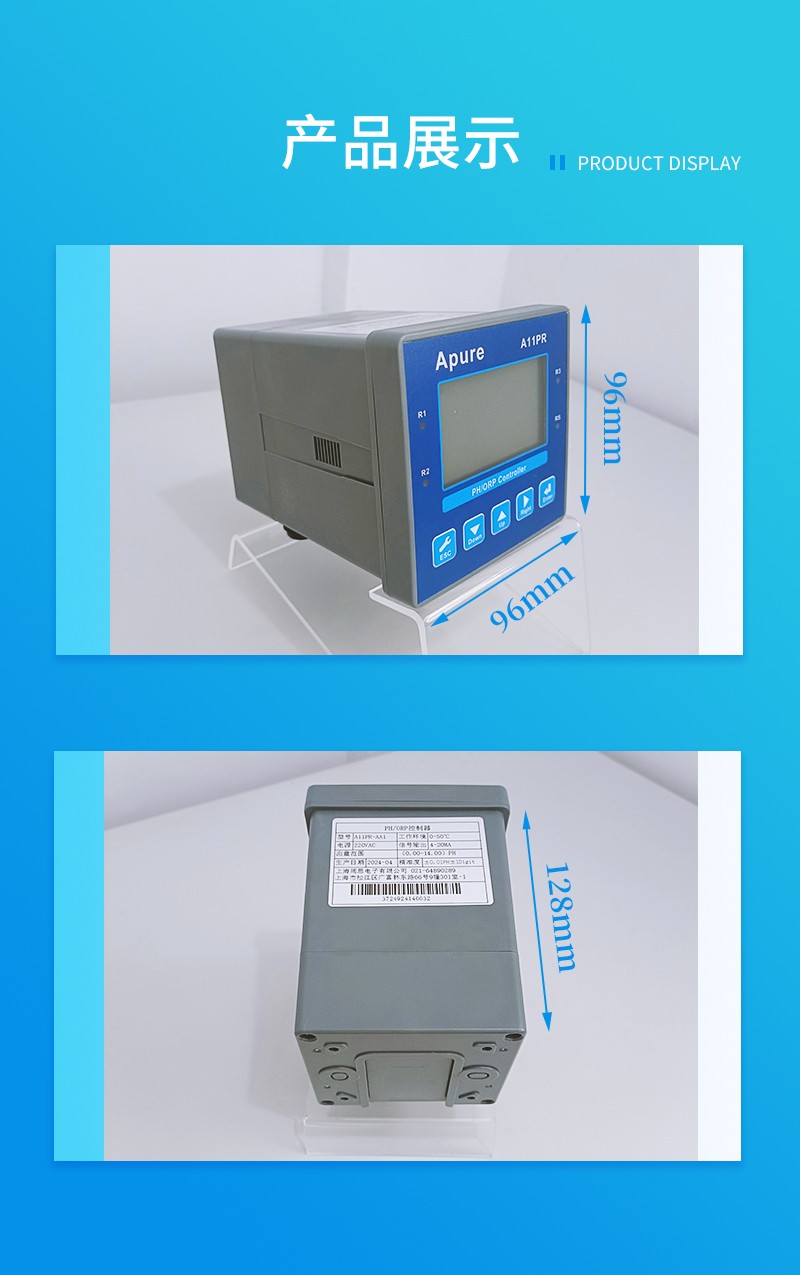

外形尺寸:96×96×132mm(高×宽×深)

开孔尺寸:92.5×92.5mm(高×宽)



一. 组合与安装

2.1主机固定(盘面安装)

注:盘面安装请先在配电箱面板上预留92.5mm×92.5mm的方孔,变送器从配电箱面板直接放入,将变送器所附带的固定器由后方套入,卡进固定槽内。

2.2盘面安装参考图

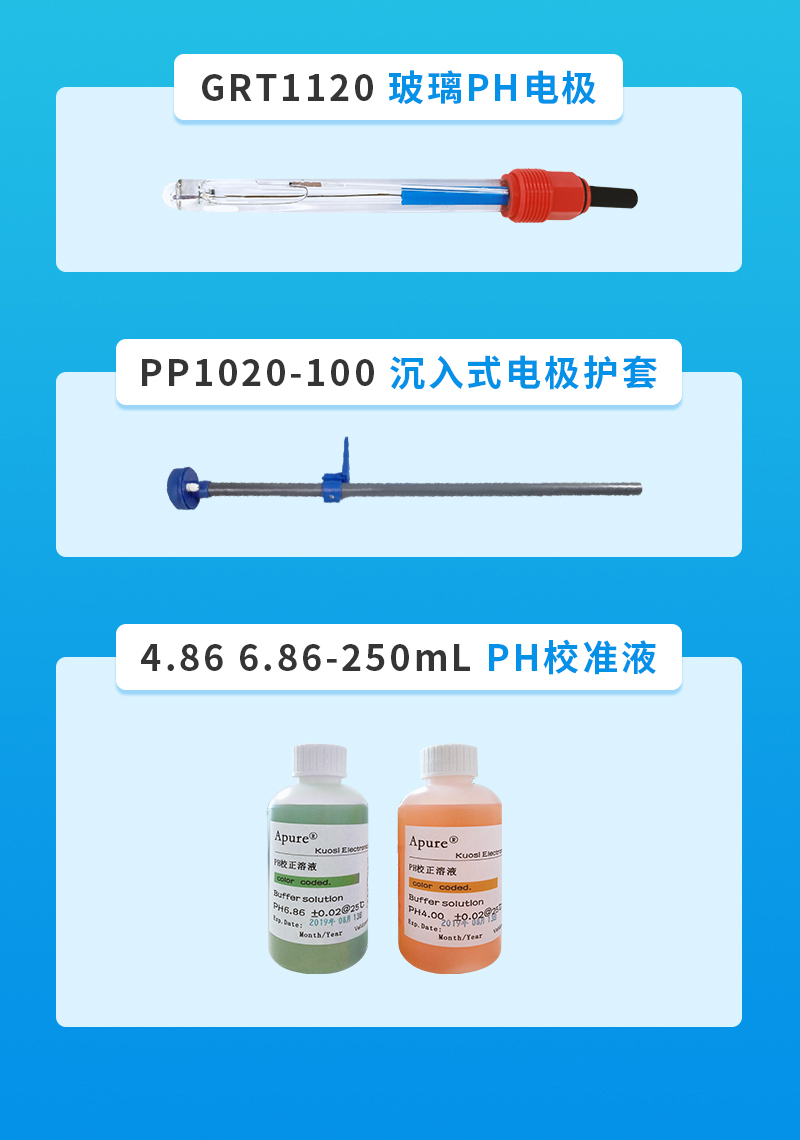

2.3仪表感应电极及电极保护管的组合

2.3.1电极缆线开线与接线方法





















同轴缆线配置图:

中心线:+电极指示线    网线:-电极参比线

上图为正确的配置图,其中心轴外削皮的黑色导胶皮需剥去

电极信号线中心轴与网线间的导电橡胶皮或铝薄纸一定要剥去。缆线延伸至主机,中间不能有任何接点,需直接将缆线的中心轴接至主机背面的GLASS接点,网线接至Ref接点。



注意:如果标配线缆不能满足现场需求,不得随便延长线缆,请联系供应商提供专用线缆,否则对仪表产生的不良后果自行承担。建议现场最多不超过30米延长线缆,否则需要增加信号放大器。


详情咨询请联系联系电话   021-64890289 微信同号
