[APURE温度计]WSS系列双金属温度计

发布时间:2019年09月02日 联系方式:021-64890289 浏览次数:502
型号:WSS系列

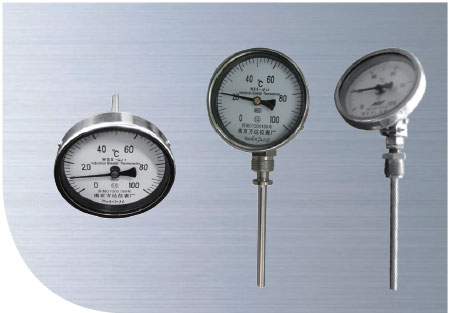

[APURE温度计]WSS系列双金属温度计





APURE温度计】WSS系列双金属温度计产品概述

双金属温度计是应用于测量中、低温的现场检测仪表,可以用来直接测量气体和液体的温度。与玻璃水银温度计相比具有无汞、读数清晰、坚固耐用等优点。

双金属温度计对温度的测量是通过系统内部,由双金属材质制成的螺旋弹簧式双金属片对温度的传感来实现的。其双金属材质是由两个不可分割的金属片所组成,因为两个金属片的热膨胀系数不同,因而在温度变化情况下会发生不同程度的伸展变形。这种伸展变形与温度近似成正比。金属片一端固定而另一端与指示轴固定为一体,从而在金属片伸展变形时驱动指示轴旋转并在刻度盘上指示出相应的温度值。

电接点双金属温度计在结构上增添了电接触组、调节装置和出线盒等部件。在温度变化时,指针(动触点)与预先设定的控温定触点(上限或下限)相接触或断开的瞬间,使控制线路中的继电器或接触器动作,从而实现了自动控温或报警的功能。



APURE温度计】WSS系列双金属温度计主要技术性能

 测量范围:-60500

 表盘尺寸:60、100、150(对于电接点双金属温度计仅限100)

 结构形式:万向型、轴向型、径向型、推芯式

 精度:1.0%、1.5%

 温度计尾管长度:502000mm

 尾管直径:分别为6mm、8mm、10mm(尾管长度在501250mm)12mm、14mm(尾管长度12502000mm)

 连接螺纹:M16×1.5、M27×2、M33×2、G1/2、G3/4、1/2NPT(M16×1.5仅用于表盘尺寸Φ60

 公称压力:6.4MPa

 选用温度计套管时请参照温度计套管部分

 防护等级:IP65


WSS

1

2

3

4

W

代 号

注 解

代 号

注 解

W

温度测量仪表

3

结构形式

S

金属膨胀式温度计

0-表示轴向型

S

感温元件为热双金属片

1-表示径向型

1

缺项表示普通(外壳铝合金喷塑)

8-表示万向型(全不锈钢)

F防腐(外壳不锈钢)

4

安装方式

FN 防腐耐震(外壳不锈钢)

0-表示无固定装置

X电接点式(外壳不锈钢)

1-表示可动外螺纹

2

表盘直径

2-表示可动内螺纹

3-60(表盘直径60mm)

3-表示固定外螺纹

4-100(表盘直径100mm)

4-表示法兰

5-150(表盘直径150mm)

5-表示卡套螺纹

W

抽芯式

6-表示卡套法兰
