SEKO赛高机械隔膜计量泵MS1系列PVC泵头耐酸碱耐腐蚀泵泵头可选

作者:管理员  发布时间:2020年09月30日 联系方式:021-64890289 浏览次数:2086

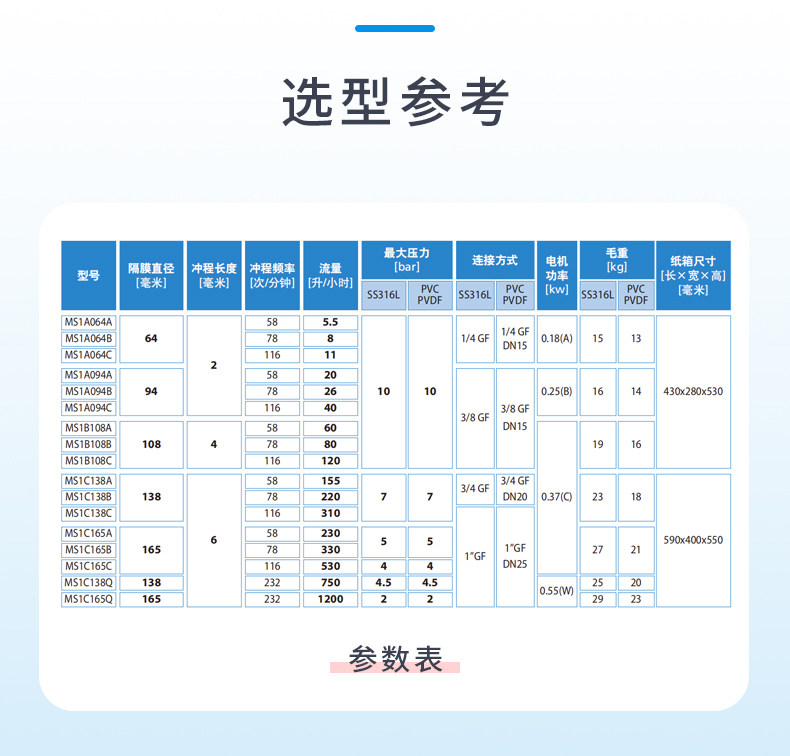

型号:MS1系列流量大小可选

SEKO赛高机械隔膜计量泵MS1系列PVC泵头耐酸碱耐腐蚀泵泵头可选

1. 概述

计量泵是一种流量可在动态情况下进行调节的、往复运动的容积式泵,其主要部件为:动力装置(通

常为一个电机)、机械装置、冲程长度调节旋钮及触液端(泵头)。

安全注意事项:

泵不能在超过其额定的压力下运行(可以安装安全阀)

维护计量泵前,请仔细确认以下四项:

1、是否断开驱动装置与电源的连接。

2、是否对泵头和管道内进行降压操作。

3、是否清洗过触液端。

4、依据当地规定,是否采取了保护工作人员的安全措施。

1.1 应用范围和产品识别码

计量泵是一种能精确进行流体转移和投加的机械装置,还能通过冲程调节装置来调节流量。 SPR0136016 REV 1.1

2

为了达到理想的投药状态,用户须根据投药量和待加化学品的属性,选择合适的型号。

如用户需要投加新的化学品,请跟我司技术部联系。

1.2 机械隔膜泵运行原理

电机通过减速箱减速,将旋转运动通过弹簧复位机构转换为往复运动。往复运动带动隔膜,使泵腔

内的容积发生变化,造成球阀上下移动形成真空吸附与推挤现象,达到液体输送之目的,流量的调

节是通过调整冲程长度来实现的。

1)当膜片往后拉时,出口球阀掉下与球座紧紧密合①,入口球阀因膜片后拉时与泵头间产生真空

而往上浮起②,液体跟着被吸上来。

当膜片往前推时,入口球阀与球座气密④,使液体不会通过,而出口因膜片往前推挤使球阀开启③,

液体吐出。

只有在如下理想运行状态下,泵才能完成精确投药。

即:速度和压力恒定,拟加流体的粘度适合使用计量泵。

1.3 冲程长度调节

冲程长度的调节是通过旋转调节旋钮改变泵隔膜的冲程而实现的,在泵运行中调节冲程长度。

MS1

流量从 0 到 100%的变化是通过顺时针手动调节冲程旋钮来实现的,每转一圈代表流量的

1/4。完成调节后,冲程长度已固定,无需再进行冲程长度的锁定操作。

2. 安装 SPR0136016 REV 1.1

4

2.1 安全警告

为了顺利安装使用我们的产品,请按照 6.1 中的说明和以下提示进行操作:

1. 勿空泵运行

2. 接地安装电机

3. 确保电机或变频电机没有与总管线相连接

4. 在危险场合安装时,注意特殊规定和要求

5. 须备有急救设备

6. 遵循当地的安全法规

7. 合适的基座高度有利于维护,拆卸,注油和排污以及替换泵头

8. 在无压力状态下安装泵头和泵在相应的基座上

电气连接重要提示:

1.电机和电子器件的连接应该根据当地的标准由专业人员操作。

2.安装过载保护装置。

3.检查电压、频率、电机转速和电源。

4.危险场合,遵守相应的特殊操作规定。

为了正常使用本产品,正确安装是前提:

安装前,确保管道内、药桶清洗干净,推荐在吸入管附近安装一个过滤器以阻止药液残留物和

渣粒进入。将喷嘴与管道连接时,不要过度拉长喷嘴。

选择与泵的流量相适应的管道,以防在接口处和弯头处产生气穴。可在泵附近安装一个脉动阻

尼器

警告:

为了防止损坏,吸液管和排液管设计合理,尺寸和泵接口相匹配

   吸液管要尽量的短和直。应避免负吸入压力状态(吸入提升),因为这种状态将影响计量精度。 如

果输送的流体接近沸点,应提供足够的吸入压头,以防止泵在吸入行程时,液体进入液端,“瞬间

汽化”为蒸汽。

要根据瞬时峰值流量(见下图)来决定所用管道的口径。所用管道的直径应该跟泵的喷嘴的直径相

同。

当输送粘稠流体时,为减少粘稠流动的损失,用比泵吸入尺寸大 4 倍的吸液管。如不能确定,

请与 SEKO 联系以确保必要的管路尺寸。

为了防止吸入杂质,不要将吸管靠近桶的底部。吸液管路不漏气,以确保精确的输液量。

2.3 排液管路

出口管的承压能力应大于泵铭牌上的额定压力。

泵的排出管路中不能有空气进入,这非常重要。

仅当排出管路压力大于吸入管路压力时,泵才能控制输出流量。

当待投流体易于沉淀时,请按以下提示操作:

1. 为防止产生沉淀,要正确搅拌。

2. 不要与泵的排液端垂直安装管道。

3. 停止泵运行前,先清洗泵和管道。

4. 吸入和输出管道应该能完全抽空。
