[铝合金气动隔膜泵]威尔顿隔膜泵P200/AAPPP/NES/NE/ANE/0014

发布时间:2019年08月02日 联系方式:021-64890289 浏览次数:488
型号:[铝合金气动隔膜泵]威尔顿隔膜泵P200/AAPPP/NES/NE/ANE/0014

[铝合金气动隔膜泵]威尔顿隔膜泵P200/AAPPP/NES/NE/ANE/0014






【铝合金气动隔膜泵】威尔顿隔膜泵P200/AAPPP/NES/NE/ANE/0014技术参数

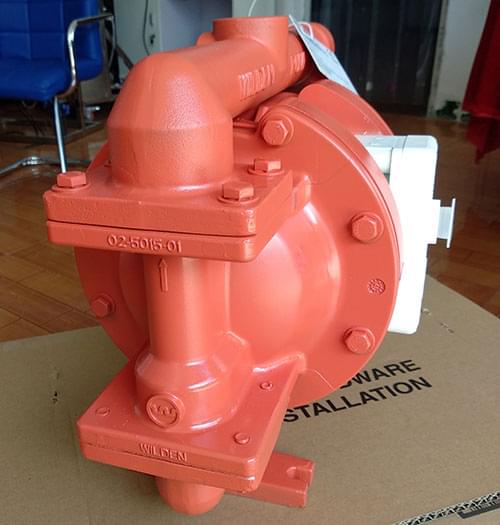

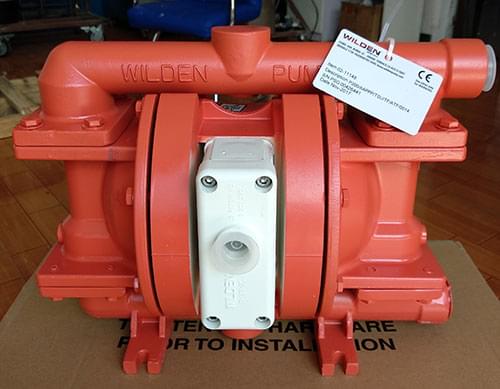

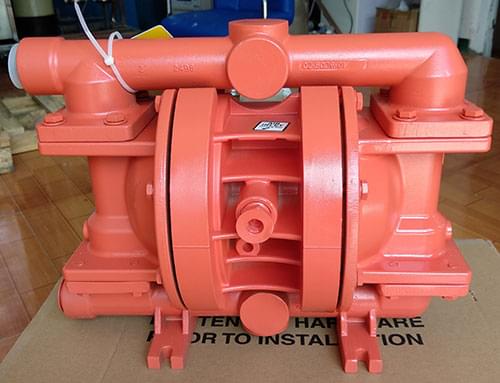

品名:威尔顿气动泵 型号:P200/AAPPP/NES/NE/ANE/0014
接液部和外压板材质:铝合金

空气腔材质:聚丙烯

中间体:聚丙烯

隔膜:氯丁橡胶(绿点)

阀球:氯丁橡胶(绿点)
介质进口尺寸:1” (25 mm)
介质出口尺寸:1” (25 mm)
空气进口尺寸:1/4” (6 mm)
可通过大固体颗粒直径1/4"(6.4 mm)
大流量:212 lpm (56 gpm)
大出口压力:8.6 Bar (125 psig)
大吸程:干吸5.4 m (17.6’),湿吸 9.3 m (30.6’)

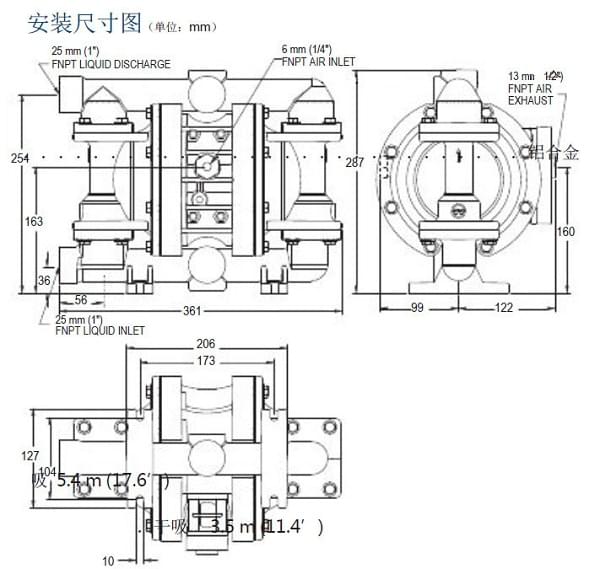

P200 - 25 mm (1") 金属泵

规格

接液部材质 运输重量

铝合金.............................................11 kg (24 lbs)

316不锈钢.......................................21 kg (47 lbs)

球墨铸铁.........................................23 kg (51 lbs)

弹性体材质

丁腈橡胶、三元橡胶、SaniflexTM、氯丁橡胶、聚亚胺酯、特氟隆PTFE、氟化橡胶、Wil-FlexTM

非接液部材质

中间部:铝合金、聚丙烯、乙缩醛

空气阀:铝合金、聚丙烯、乙缩醛

性能参数

介质进口尺寸.....................................1” (25 mm)

介质出口尺寸.....................................1” (25 mm)

空气进口尺寸....................................1/4” (6 mm)

大出口压力...........................8.6 Bar (125 psig)

可通过得大固体颗粒直径.........1/4” (6.4 mm)

大流量

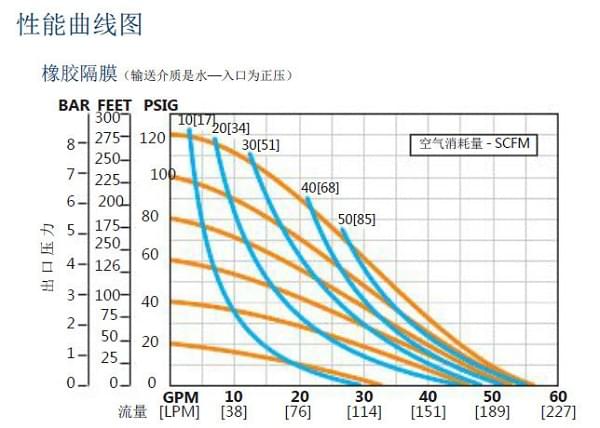

橡胶/热塑性化合物..................212 lpm (56 gpm)

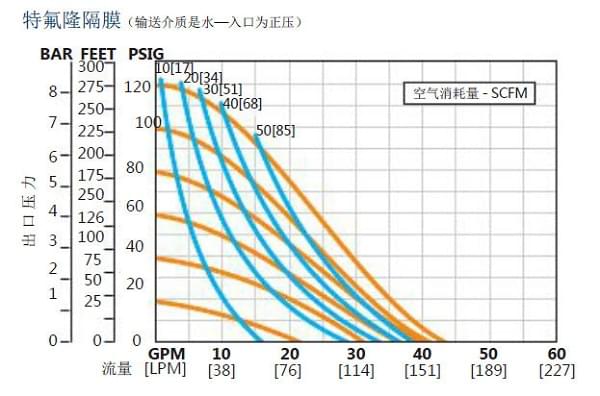

特氟隆PTFE...............................168 lpm (44 gpm)

大吸程

橡胶/热塑性化合物:干吸 5.4 m (17.6’) ,湿吸 9.3 m (30.6’)

特氟隆PTFE :干吸  3.5 m (11.4’) ,湿吸 9.3 m (30.6’)




气动隔膜泵的通用优点

  • 无电火花,可以空运行,可自吸启动工作,无需复杂的控制,操作简单,自吸高度可达6M

  • 可通过选用泵体的外壳及隔膜的材质来输送不同特性的强酸、强碱、强有机溶剂液体介质

  • 无动密封,不污染物料,低剪切力,不易破坏物料结构

  • 可潜水,可移动,搬运方便,可作移动式泵使用

  • 无旋转性零件(或轴承),无机械轴封,无连接器,维修费用低

  • 可通过改变气量而改变输送速度

  • 可通过改变压力而改变输送高度

  • 可输送高稠,高粘度的液体介质

  • 可随时开关出口,不怕堵塞

  • 压力自动平衡(无须泄压阀)


1.适用化工行业中高、中、低各种粘度各种酸、碱及腐蚀性流体,苯,酮和酯类等各种溶剂的输送。由于用压缩空气作动力,流量、压力调整范围宽;

2.适用于易燃易爆环境各种流体的输送,因为气动隔膜泵在工作中不用电不产生电火花,不产生和积累热量;

3.适用于精细化工中各种贵重液体,高危害性,高腐蚀性等危险物料的输送,因为气动隔膜泵无动密封结构,与外界隔开,无物料泄漏;

4.适用于恶劣工作条件如油田,矿山,建筑工地的含固体颗粒的废水,无堵塞,无过载,无漏电之忧;
5.适用于作为轻便可移动场合下各种物料的输送,无需地基.占地小,安装简便经济;
6.适用于要求高纯、高洁净物料的输送,因为气动隔膜泵无需润滑,没有润滑剂污染物料之忧。如在
医药中间体及产品,实验室药剂等的输送;

7.适用于化学性质不稳定的流体输送,因为气动隔膜泵对物料的剪切力低,不破坏物料结构,如输送感光材料,絮凝体,结晶液;

8.具有自动批量泵送和计量功能;
9.适用于作为板框、厢式压滤机的进料泵;

10.广泛应用于造船厂,T系列船用气动隔膜泵,用于输送污水污油,因为气动隔膜泵具有较强的自吸能力和输送一定粘度的物料,自吸高度可达7米;

11、由于气动隔膜泵可能通过一定的颗粒,可以空转自吸、防爆等特点,广泛应用于煤矿井下,用来输送污水。
