型号:【APURE工业PH计】在线ph/orp控制器RP-1500型

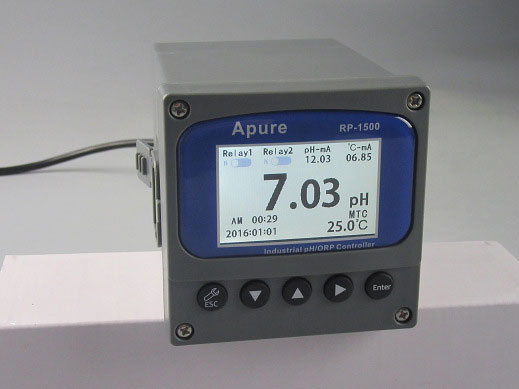

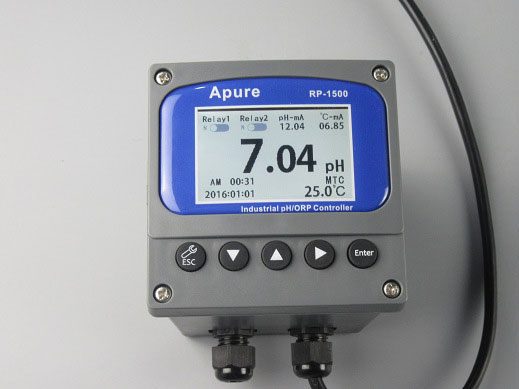

【APURE工业PH计】在线ph/orp控制器RP-1500型



RP-1500型工业PH计是全新的PH/ORP分析仪,本表具有高度的高智能化和灵活性,可同时测量PH/ORP和温度,广泛应用于城市污水处理厂、电力、供水、医药、化工、食品等行业,对溶液PH/ORP值进行连续测量。


【APURE工业PH计】在线ph/orp控制器RP-1500型基本功能

1.出厂标准中英文界面,可随意切换,操作简单

2.可选择自动和手动温度补偿,满足用户的多种需求

3.两路4-20MA输出,对应PH/ORP值和温度,采用隔离技术,抗干扰能力强

4.两路继电器高低点随意切换,迟滞量可自由调整

5.采用220V交流电和24V直流电双电源输入

6.400*240 IPS液晶,显示清楚,0-100%亮度自由设置

7.防护等级IP65,适宜户外使用

8.密码管理功能,防止非专业人员的误操作


【APURE工业PH计】在线ph/orp控制器RP-1500型仪器技术参数

测量范围:PH( 0–14PH ) ORP( -1999 - +1999 MV)

准确度:+ 0.01 pH;+ 1 mV

分辨率:0.01pH; 1mV

稳定性:≤ 0.02 pH/24小时; ≤ 3 mV/24小时

PH标准溶液:4.00-6.86,6.86-9.18,4.00-7.00,7.00-10.00四组

温度补偿:0–100 ℃手动/自动(PT1000)

信号输出:4-20mA隔离保护输出,独立对应PH/ORP或高温负载500Ω

报警输出:两组可随意对应高低点报警(3A/250 V AC),常开触点继电器

供电电源:交流220V和直流24V两路

电源消耗:≤5W

环境条件:(1)温度0~ 60 ℃  (2)湿度≤85%RH

外形尺寸:96×96×132mm(高×宽×深)

开孔尺寸:92×92mm(高×宽)

防护等级:IP65


电缆线开线与接线方法



1.透明中心轴线外层覆有导电橡胶层与金属网层,开线时必须剥除导电橡胶层,并将金属网层部分卷成金属网线。



2.缆线延伸至主机,除的接线盒外中间不能有任何接点,需直接将缆线的中心轴接至主机背面的GLASS节点,金属网线截至Ref接点。

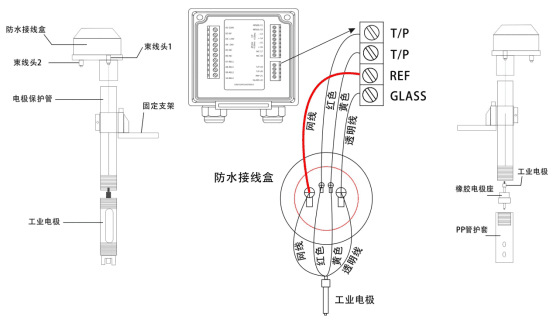

塑壳电沉入式安装件玻璃电沉入式安装件39ughbijm



将线缆和电从保护管中穿过,并进入接线盒。(主要目的:防止电线接触液体)



玻璃体电安装方式:



将感测(玻璃)电套入橡胶电座内,玻璃电需露出约5cm,再将PVC管护套旋拧在保护管上。



塑壳电安装方式:



黑壳(塑壳)电罗纹处需加少量生胶带,就可直接旋拧在保护管上。



电缆线端在接线盒内,分别把缆线和仪表线连接并接至端子上面



注意:



① 接线时必须把中心线上的导电黑皮剥去



②电线禁止接触液体,否则电会损坏(不可维修),信号会短路,仪表显示固定值无变化。

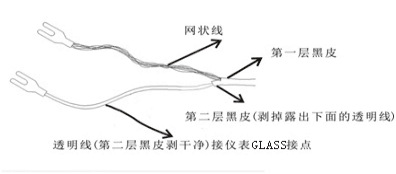

电延长缆线开线方法:



 undefined

同轴缆线配置图:



中心线:+电指示线网线:-电参比线



上图为正确的配置图,其中心轴外削皮的黑色导胶皮需剥去



电信号线中心轴与网线间的导电橡胶皮或铝薄纸一定要剥去。缆线延伸至主机,中间不能有任何接点,需直接将缆线的中心轴接至主机背面的GLASS接点,网线接至Ref接点。



注意:如果标配线缆不能满足现场需求,不得随便延长线缆,请联系供应商提供线缆,否则对仪表产生的不良后果自行承担。建议现场多不超过30米延长线缆,否则需要增加信号放大器。
