[GF流量计]P525金属转轮流量传感器

作者:管理员  发布时间:2019年09月23日 联系方式:021-64890289 浏览次数:3253
型号:P525

[GF流量计]P525金属转轮流量传感器



GF仪表样本-16-1 (1).jpg

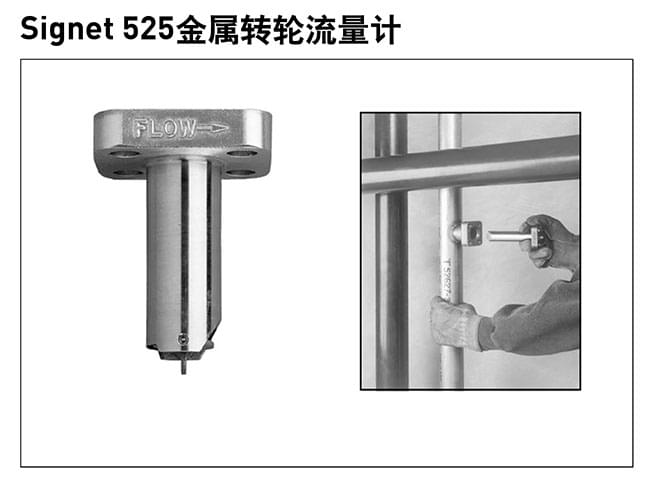

Signet 525金属转轮流量计



描述

Signet 525金属转轮流量计是不锈钢结构,适合插入式安装。525具有极其可靠的安全性能,可应用于温度和压力高的工作环境。碳化钨轮轴与PTFE轴承的耐磨性很好,可延长使用年限。

525流量计有多种安装件可安装在钢制管道上。小型承插焊安装件专用于小口径管道,直焊型与卡箍鞍型安装件适用于管径为DN300(12”)的管道。输出的信号无需外部供电,可与8150电池供电式累积流量指示仪配用。



特性

● Z大耐压103bar

● Z高耐温149℃

● 适用管径:DN15〜300(1/2-12”)

● 安装简便

● 自供电/无需外部电源

● 316(1.4401)不锈钢壳体

● 碳化钨或不锈钢轮轴

● 标配电缆长度为7.6m

● 流速范围:0.5〜6m/s



应用

● 锅炉补给水监测

● HVAC暖通空调系统

● 化学品输送

● 热交换器

● 反渗透

● 冷却系统

● 不适用于气体测量



技术参数

概述

流速范围:0.5〜6m/s

管径范围:DN15〜300(1/2〜12”)

线性度:满量程的±1%@25℃

重复性:满量程的±0.5%@25℃

Z小雷诺数:4500



接液材料

流量计壳体:316SS

转轮:CB7Cu-1合金

轮轴:碳化钨GRP1或316SS

轮轴固定销(2): 316SS

转轮轴承:PTFE

墊片:KLINGER® silC-4401



电气性能

频率信号:12Hz@ft/s,额定值

波幅:5〜8mVp-p@Hz

源阻抗:11.6kΩ

电缆长度:自带7.6m,Z大长度60m

电缆规格:2芯带屏蔽电缆,22AWG



温度/压力

● 承插焊与直焊型安装件:103bar @149℃

● 卡箍鞍型安装件:21bar@66℃

工作温度:-18〜149℃



运输重量

P525-1/-1S    0.723kg

P525-2/-2S    0.774kg

P525-3/-3S    0.923kg


GF仪表样本-17 (1).jpg
