[APURE流量计]JKLK系列节流孔板流量计

作者:管理员  发布时间:2019年08月30日 联系方式:021-64890289 浏览次数:3348
型号:JKLK系列

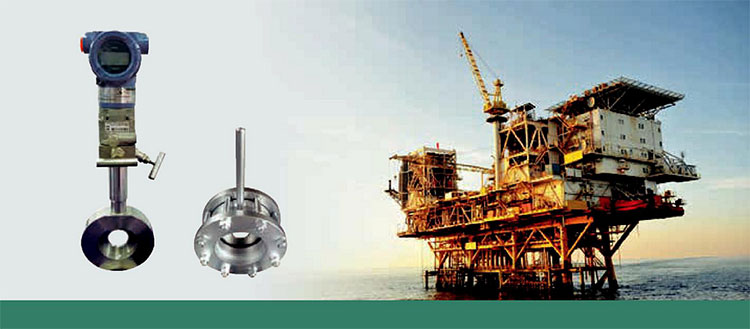

[APURE流量计]JKLK系列节流孔板流量计






应用于化工、冶金、造纸、印染、石油、钢铁、以及环保工程的液体、气体、蒸汽测量。



【APURE流量计】JKLK系列节流孔板流量计概述

 JKLK型标准法兰取压孔板节流装置是无刻度的流量测量装置,它与智能差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差,由变送器将该压差讯号转换成比例的输出信号,再由二次仪表或调节器,对被测量流量进行记录,指示或调节。



【APURE流量计】JKLK系列节流孔板流量计原理

 JKLK节流装置是人为的在介质流通的管道内造成节流(如图),当被测介质流过节流装置后,造成一个局部收缩,流束集中,流速增加,静压力降低,于是在节流件的上下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系,流量愈大,所产生的静压力差愈大,因此通过测量差压的方法,可测得流量。



【APURE流量计】JKLK系列节流孔板流量计产品选型

 执行标准:

设计、制造和安装遵循标准ISO516711991)(标准GB/T262493),英国标准BS1042和其它标准。

公称通径(mm):25-1200mm

公称工作压力(MPa):0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0


【APURE流量计】JKLK系列节流孔板流量计准确度等级:

1、对标准孔板,标准喷嘴:影响测量误差的因素有多种,若安装使用符合标准ISO5167—1(1991)有关规定,度等级一般可以达到1级~1.5级。

2、对非标准的孔板(如双重孔板,圆缺孔板,小孔板等),由于试验数据不够充分,没有“标准”可查,故应当在设计制造完工后进行标定。(通常用水标定液体流量;而且空气标定气体流量)经标定后可达到度(基本误差)等级为1级~1.5级,若不经过标定,仅靠经验性资料计算,设计,准确度在±2.5%左右。
