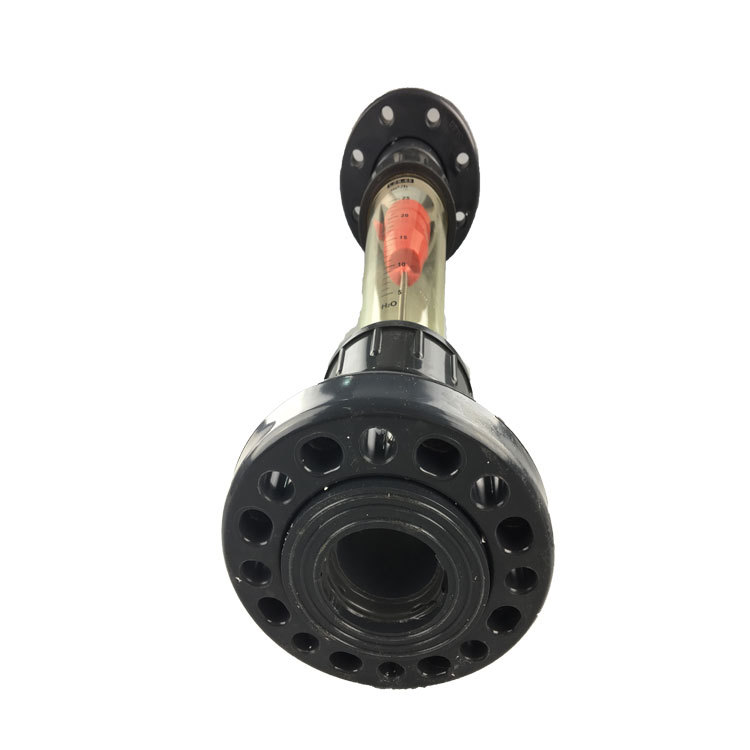

LZS 型塑料转子流量计 高精度浮子流量计

发布时间:2017年11月07日 联系方式:021-64890289 浏览次数:208
型号:LZS 型

LZS 型塑料转子流量计 高精度浮子流量计



                             结  构

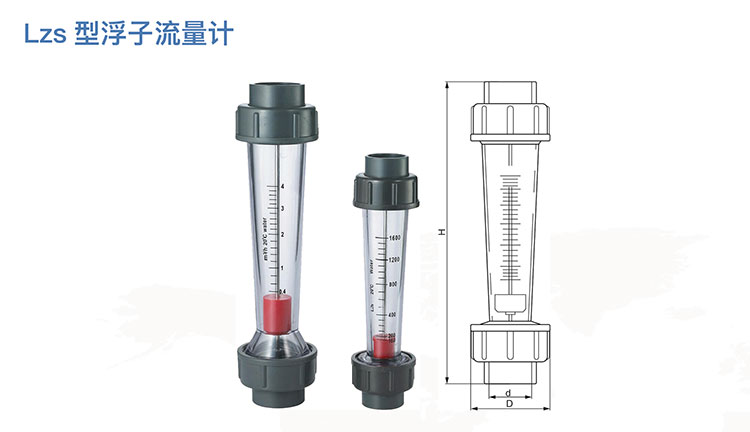

                             塑料流量计结构如图:主要由小端向下,大端向上垂直安装的透明塑料锥管和在锥管内可上下移动的

                             浮子作为测量元件,与螺母、接管、止档及“O”型圈等构成。当流体在锥管内自下而上流动时,在浮

                             子上下产生压差,使浮子上升,当此压差与浮子重力、浮力及粘性力处于力平衡时,浮子处于静止

                             位置,当流量变化时,流经锥管与浮子间环隙处流体的流速变化,浮子上下的压差相应变化,浮子

                             作上下移动,因此浮子静止位置的高度可作为流量的量度。

                             安 装

                            (1)安装前,应把仪表内的光洁支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,

                             要注意橡胶圈是否装在接管的槽内,以防漏水。

                            (2)流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用脱水粘合连接,也可用塑料法连接

                             后,再和金属法兰连接。

                            (3)流量计必须垂直安装,应无明显倾斜,其安装高度,应便于对浮子的读数,读数时,视线与浮子

                             应水平。(一般标准:需用的极佳流量为流量计大流量的50%70%,尽量不要用到特别高的数。)

                            (4)在仪表的上下游进出口应保证有5倍仪表口径的直管段。

                            (5)被测流体压力须稳定,如流体压力不稳定,会造成浮子波动,不能正确测量,流量计上游应

                             设置缓冲器或定值器。

                             使 用

                             流量计在使用时,应缓慢开启上游阀门至全开,然后用流量计下游的调节阀调节流量。(防止浮子

                             突然向上冲击、损坏仪表,避免被测体温急骤变化。使用中如发现流量计有渗漏,一般是密封圈错

                             位或失效,应校正或更换。)流量计停止使用时,应先缓慢关闭上游阀门,然后关闭流量计下游的

                             流量调节阀。
